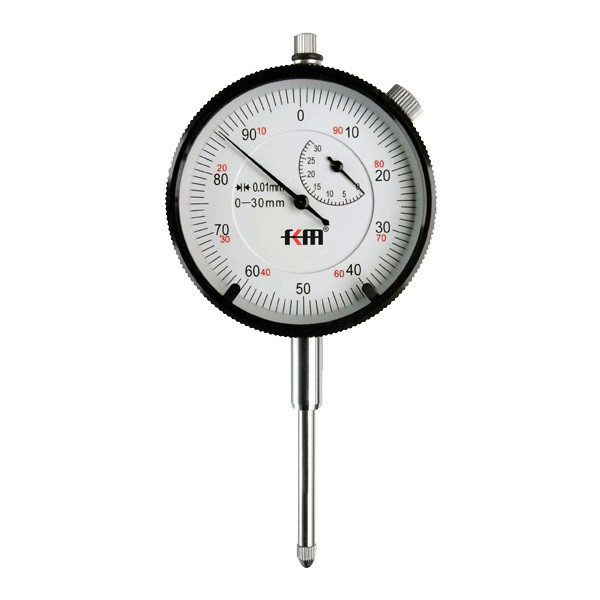

Індикатор годинникового типу Kronos KM-112-60-30 (0-30/0.01 мм) без вушка (mdr_2774)

Індикатор годинникового типу KM-112-60-30 (0-30/0.01 мм) без вушок Індикатор годинникового типу ИЧ з ціною поділки 0,01 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього В конструкцію індикатора входить рейково-зубчаста і шестереночные передачі, перетворюють зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестереночных передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубів. Як правило, шкала приладу виконана обертальну, що зручно для установки нуля свідчень при виконанні відносних вимірювань. Стрілка індикатора йде багатооборотна, один оборот стрілки відповідає переміщення щупа на 1 мм. Крім того є друга стрілка і малий циферблат, який показує кількість повних оборотів великої стрілки. На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні. Технічні характеристики: Діапазон вимірювання: 0-30 мм Цена деления: 0,01 мм Погрешность: ±0,020 мм Вращающийся циферблат для установки на ноль Ушко: Не идёт в комплекте Диаметр циферблата: 60 мм Вес: 105 г Габаритные размеры: 138x62x24 мм Комплектация: Индикатор часового типа KM-112-60-30 Фирменная упаковка Гарантийный талон Общий порядок работы с индикатором часового типа: · Измерительный стержень вручную поднимается, на основание под индикатором помещается эталон. · Измерительный стержень опускается на поверхность эталона, шкала индикатора перемещается на нулевую отметку. · Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь. · Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної. Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д. Гарантія: 12 місяців.
