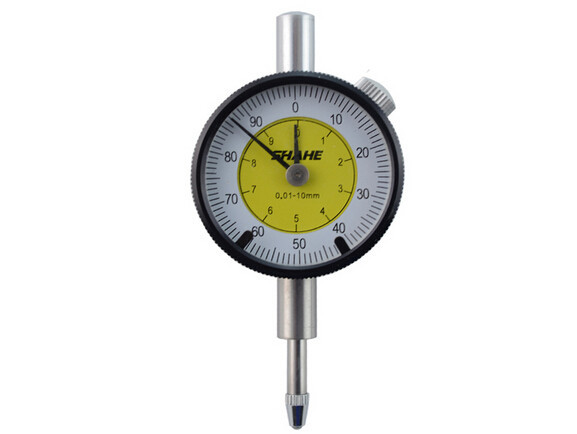

Індикатор годинникового типу з двома стрілками ИЧ-10 0-10/0.01 мм (5304-10) без вушка Shahe (mdr_2446)

Індикатор годинникового типу з двома стрілками Shahe ИЧ-10 0-10/0.01 мм (5304-10) без вушок Індикатор годинникового типу ИЧ з ціною поділки 0,01 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього В конструкцію індикатора входить рейково-зубчаста і шестереночные передачі, перетворюють зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестереночных передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубів. Як правило, шкала приладу виконана обертальну, що зручно для установки нуля свідчень при виконанні відносних вимірювань. Стрілка індикатора йде багатооборотна, один оборот стрілки відповідає переміщення щупа на 1 мм. Крім того є друга стрілка і малий циферблат, який показує кількість повних оборотів великої стрілки. На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні. Головною особливістю моделі 5304-10 є наявність другої стрілки на циферблаті, що дозволяє більш зручно зчитувати результати вимірювань. На один оборот більшою стрілки з ціною поділки 0,01 мм доводиться рух більш короткою стрілки на 10 одиниць з кроком 0,1 мм. Технічні характеристики: Діапазон вимірювання: 0-10 мм Ціна ділення: 0,01 мм Похибка: ±0,020 мм Обертається циферблат для установки на нуль Вушко: Не йде в комплекті Діаметр циферблата: 35 мм Вага: 69 г Габаритні розміри: 89x35x24 мм Комплектація: Індикатор годинникового типу з двома стрілками Shahe ИЧ-10 0-10/0.01 мм (5304-10) Фірмова коробка Пластиковий кейс Гарантійний талон Загальний порядок роботи з індикатором годинникового типу: · Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон. · Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку. · Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь. · Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної. Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д. Гарантія: 6 місяців.
