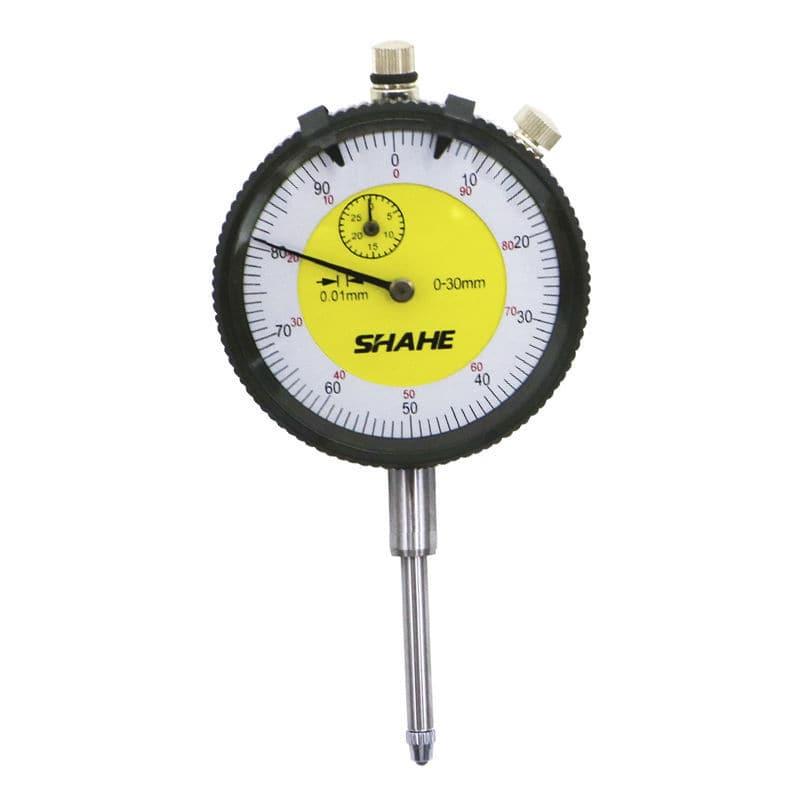

Індикатор годинникового типу Shahe ІЧ-30 0-30 0.01 мм (5301-30)

Індикатор годинникового типу Shahe ІЧ-30 0-30 0.01 мм (5301-30)
  • Індикатор годинникового типу Shahe ІЧ-30 0-30 0.01 мм (5301-30), фото 3
  • В наявності
  • Код: mdr5168

2 881,88 ₴

+380 (98) 565-45-54
  • +380 (93) 077-32-02
  • +380 (97) 137-78-72
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Індикатор годинникового типу Shahe ІЧ-30 0-30 0.01 мм (5301-30)Індикатор годинникового типу Shahe ІЧ-30 0-30 0.01 мм (5301-30)
2 881,88 ₴
В наявності
+380 (98) 565-45-54
  • +380 (93) 077-32-02
  • +380 (97) 137-78-72
Опис
Характеристики
Інформація для замовлення

Індикатор годинникового типу ИЧ Shahe-30 0-30/0.01 мм (5301-30) без вушок

Індикатор годинникового типу ИЧ з ціною поділки 0,01 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього В конструкцію індикатора входить рейково-зубчаста і шестереночные передачі, перетворюють зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестереночных передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубів. Як правило, шкала приладу виконана обертальну, що зручно для установки нуля свідчень при виконанні відносних вимірювань.

Стрілка індикатора йде багатооборотна, один оборот стрілки відповідає переміщення щупа на 1 мм. Крім того є друга стрілка і малий циферблат, який показує кількість повних оборотів великої стрілки.

На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

Технічні характеристики:

  1. Діапазон вимірювання: 0-30 мм
  2. Ціна ділення: 0,01 мм
  3. Похибка: ±0,020 мм
  4. Обертається циферблат для установки на нуль
  5. Вушко: Не йде в комплекті
  6. Вага: 89 г
  7. Габаритні розміри: 138x56x24 мм

Комплектація:

  1. Індикатор годинникового типу Shahe 5301-30
  2. Пластиковий кейс
  3. Гарантійний талон

Загальний порядок роботи з індикатором годинникового типу:

  1. ·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон.
  2. ·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.
  3. ·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь.
  4. ·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д.

Гарантія: 6 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.

Основні
ВиробникShahe
Країна виробникКитай
СтанНовий
Загальні
Гарантійний термін6 міс
Користувацькі характеристики
Типіндикатор годинникового типу
