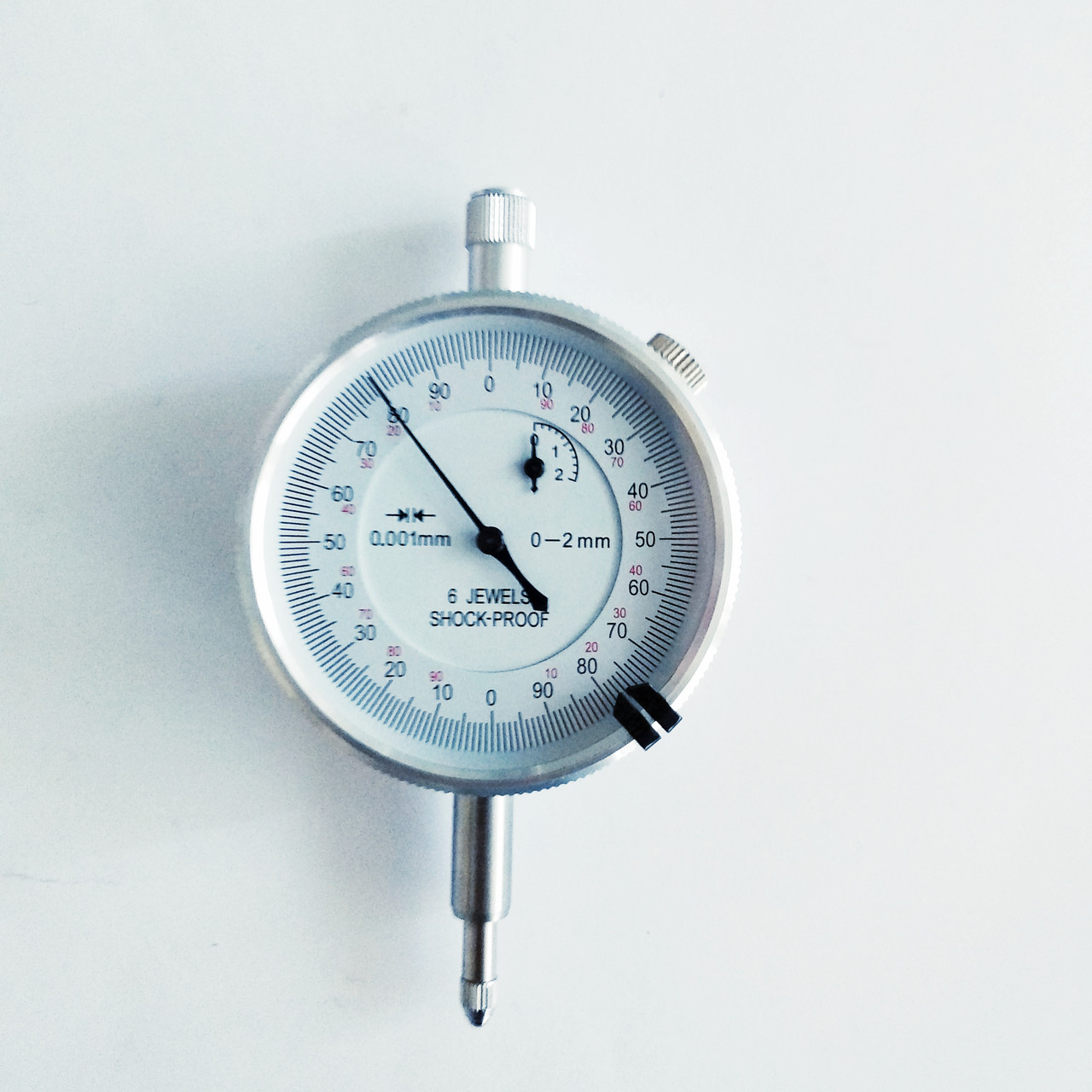

Індикатор годинникового типу KM-113-60S-2(0-2/0.001 мм) без вушок

Індикатор годинникового типу KM-113-60S-2 (0-2/0.001 мм) без вушок Індикатор годинникового типу ИЧ з ціною поділки 0,001 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього В конструкцію індикатора входить рейково-зубчаста і шестереночные передачі, перетворюють зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестереночных передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубів. Як правило, шкала приладу виконана обертальну, що зручно для установки нуля свідчень при виконанні відносних вимірювань. На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні. Технічні характеристики: Діапазон вимірювання: 0-2мм Ціна ділення: 0,001 мм Похибка: ±0,0015 мм Обертається циферблат для установки на нуль Вушко: Не йде в комплекті Діаметр циферблата: 60 мм Габаритні розміри: 110x60x23 мм Комплектація: Індикатор годинникового типу KM-113-60S-2 Фірмова упаковка Гарантійний талон Загальний порядок роботи з індикатором годинникового типу: · Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон. · Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку. · Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь. · Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної. Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д. Гарантія: 12 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
