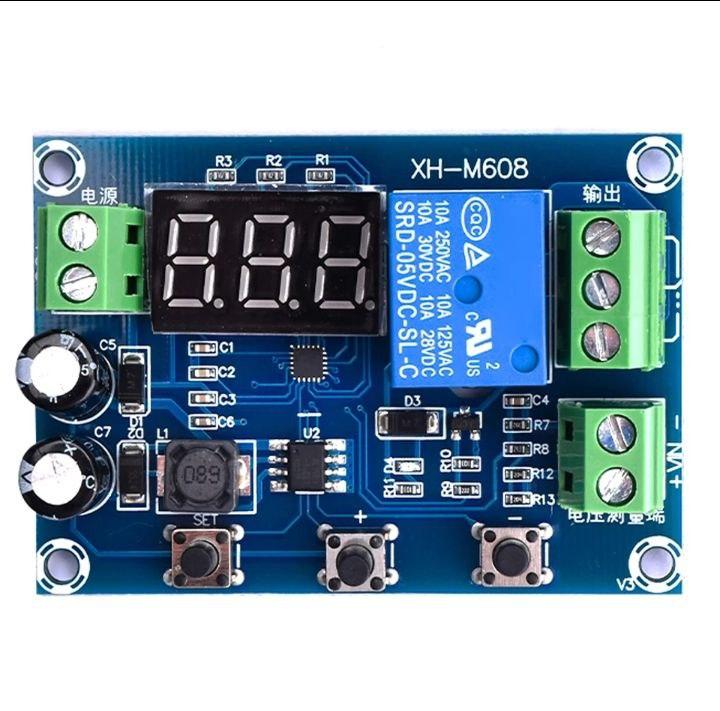

Модуль керування зарядом (заряджання/розряджання) XH-M608 з індикатором 6-40 В

Характеристики:

• Живлення: DC 6-40 В

• Модель: XH-M608

• Тип: модуль заряджання та розряджання акумулятора

• Тип входу: релейний

• Модель вбудованого реле: SRD-05VDC-SL-C

• Вбудований вольтметр: да

• Ток зарядки: до 10 А

• Точність відбиття: 0,1 В

• Точність керування: 0,1 В

• Похибка вимірювання: +/-0,1 В

• Розмір виробу: 66*46*16 мм

• Колір зображення дисплея: червоний

Настроювання:

Примітка: під час увімкнення модуля, типово на дисплеї виводиться напруга в режимі реального часу.

Кнопка set — вхід у режим параметрів, кнопки +/- зміна параметрів

P0 - Режими роботи

U - вольтметр. Реле ніколи не спрацьовує

P - захист. Реле замкнуте, коли напруга всередині встановленого діапазону

C - зарядка. Реле замикається нижнім параметром і розмикається верхнім

F - розряджання. Реле замикається за верхнім параметром і розмикається нижнім

P1 - Нижня межа напруги

P2 - Верхня межа напруги

P3 - Таймер заряджання-розряджання в хвилинах (0 — вимкнений)

Р4 - Калібрування вольтметра.

Після встановлення напруги плата керує одним із дротів зарядного пристрою через реле, щоб контролювати вихід зарядного пристрою. Наприклад, щоб зарядити акумулятор 12 В, діапазон зарядної напруги становить 10,8-14,4. За напруги 10.8 В почнеться заряджання, а за 14,4 В реле автоматично вимкнеться.

Внимание!  Не потрібно витягувати зарядний пристрій, автоматичне вимкнення живлення, не тільки економить енергію, але й продовжує термін експлуатації батареї, а також запобігає перезаряджанню.

Важливо!

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця

Зовнішній вигляд товару може незначно відрізнятися від світлин на сайті. Незападання зовнішнього вигляду не є показником неналежної якості пристрою

Інформація на сайті є актуальною на момент її публікації!

Комплектація HCW-M631 (XH-M608) модуль керування заряджанням, контролер керування зарядом-розрядом акумулятора (6-40 В, до 10 А) — 1 шт.
